Rangkaian Lampu Emergency Otomatis

Lampu Emergency adalah sebuah lampu yang cara kerjanya jika ada bahaya atau terjadi kesalahan pada rumah atau pabrik-pabrik. kali ini saya akan membuat lampu emergency secara otomatis hidup sendiri jika
pada rumah PLN mati atau padam, langsung saja ini rangkaiannya..

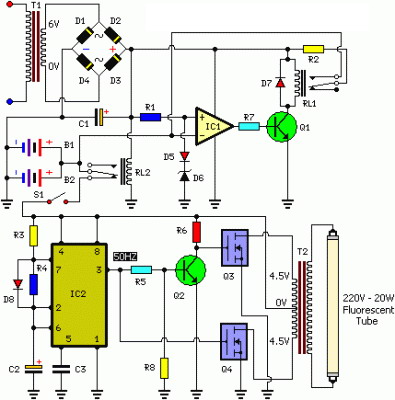

Gambar. Lampu Emergency Otomatis

Daftar komponen:

1. R1, R4, R6, R8=1K; R2=10R(1W); R3=820R; R5=10K; R7=100R
2. C1=1000uF(25V); C2=10uF(16V); C3=0.01uF
3. D1, D2, D3, D4, D7=1N4007; D5, D8=1N4148; D6=6,2V zener
4. Q1=SL100; Q2=2N2222; Q3, Q4=IRF840
5. IC1=LM308; IC2=NE555
6. S1=SPST Switch
7. B1, B2=6V(4A) Batrai
8. T1=220V AC Primary to 0V-6V 250mA
9. T2=4,5V-0V-4,5V (5A) Primary to 230V AC

Cara kerja rangkaian ini adalah lampu akan nyala jika dari PLN terjadi pemadaman dan akan mati sendiri jika lampu PLN sudah menyala, rangkaian ini menggunakan 2 buah batrai 6V dipasang secara pararel bagian ini berfungsi untuk mengubah sumber tegangan DC 6V menjadi tegangan AC 220V, sehingga dapat digunakan untuk menyalakan lampu penerangan darurat. Rangkain inverter DC 6V ke AC 220V ini dibangun dengan pembangkit gelombang menggunakan IC555 dan mosfet IRF 849 sebagai pembalik tegangan bolak-balik atau power inverternya.

Sumber:

http://skemarangkaianpcb.com/rangkaian-lampu-emergency-otomatis/

Semoga bermanfaat, Trimakasih...
